Micromine线框的布尔运算

　　【布尔运算】是通过对两个以上的线框进行并集、差集、交集的运算，从而得到新的线框形态ETH运算。常用到的就是4种基本的布尔运算方式：Union（并集）、Intersection（交集）和Subtraction（差集，包括A-B和B-A两种）。

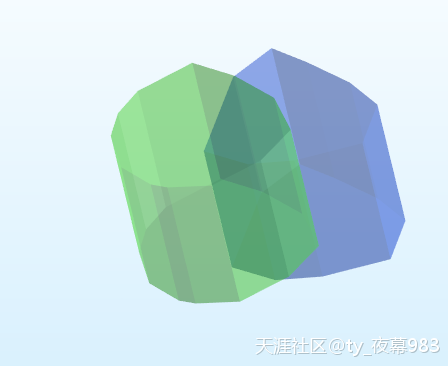

　　如图1所示，用蓝色和绿色标记的两个线框有交集ETH运算。

　　图1

　　1.【并集运算】即两个线框进行合并ETH运算。

　　选择【线框】/【布尔运算】

　　弹出【线框布尔运算】对话框（图2）ETH运算。【逻辑运算】右侧有一个下拉选项框，选择【实体合并】。

　　图2

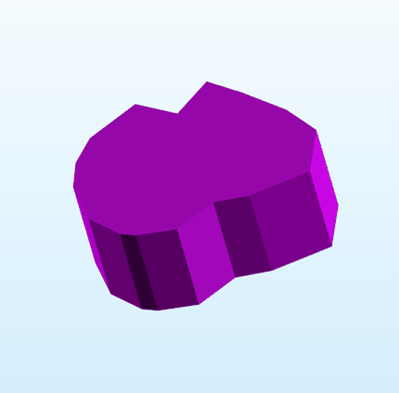

　　在【输入线框】处添加所要合并的线框ETH运算。并为输出的线框命名。单击【运行】。如图3为合并后的线框实体。

　　图3

　　2.【差集运算】即对线框进行求差ETH运算。

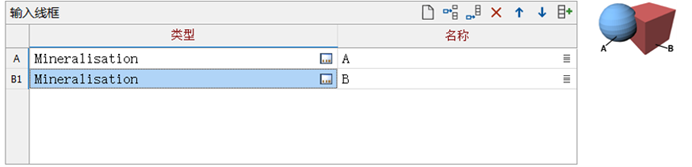

　　将【逻辑运算】右侧的下拉框选择【实体求差】，关于【实体求差】，有两个选择：A减B和B减AETH运算。为了更好的区分两个线框A、B，在【输入线框】处可以看到【A、B1】两个序号，如果有两个以上线框，可以按回车键继续添加。（图4）

　　图4

　　下面来看一下【A减B】和【B减A】的区别ETH运算。

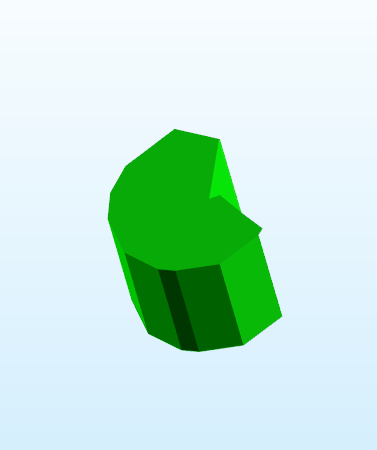

　　我们令绿色为线框A，蓝色为线框BETH运算。【A减B】就是将线框A减去两个线框相交的部分（图5左）。

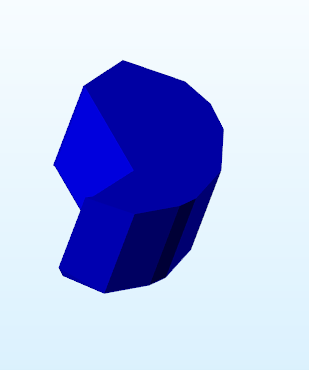

　　【B减A】就是线框B减去两个线框相交的部分（图5右）ETH运算。

　　图5左

　　图5右

　　3.【交集运算】即对线框进行求交ETH运算。

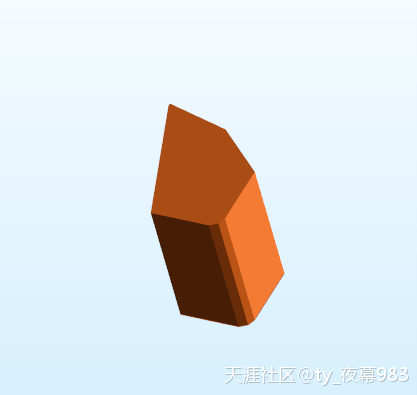

　　将【逻辑运算】右侧的下拉框选择【实体求交】，结果就是输出两个线框的相交部分ETH运算。如图

　　图6
